“名正言顺”——风量控制阀FCV和压差控制阀PCV名字的由来

下载

从事实验室和制药厂空调通风系统工程的人对“定风量阀”和“变风量阀”的名字应该不陌生，可是对刚刚接触这两种风阀的人来说，通过望文生义无法猜出它们的功用——“定风量阀是只有一个风量设定值吗？”“变风量阀是有多个风量设定值吗？”其实，这些理解都不对。

定风量阀的名称是根据风阀的控制目标来命名的。在建筑行业标准《JG/T436-2014 建筑通风风量调节阀》中，定风量阀(Constant Volume Valve)的定义是“在指定的阀前静压范围内，保持风量恒定的风阀”。

在有关风阀的标准中没有见到变风量阀的定义。在国标《GB/T16803-2018供暖、通风、空调和净化设备术语》中有变风量末端装置的定义“根据空调房间负荷的变化自动调节送风量以保持室内所需参数的装置”。用于室内温度控制的变风量末端装置通常会带风量测量装置，以解决室温变化滞后于送风量调节的问题。

然而，在我们所说的实验室和制药厂这类受控环境中，用于压差控制的变风量阀是可以不带风量测量装置的。很明显该国标的定义不完全适我们关注场景下对变风量阀功能的理解。

尽管变风量阀还没有官方的定义，但是不难看出变风量阀的名称是根据调节手段来命名的，也就是变风量阀通过改变风量来控制某个参数，比如房间温度或压差等。

可见，定风量阀和变风量阀两者不是按同一方式进行分类的，前者是按照控制目标或被控参数来定义的，而后者是按照调节手段来定义的。所以，这两个叫法常常把人弄糊涂了。

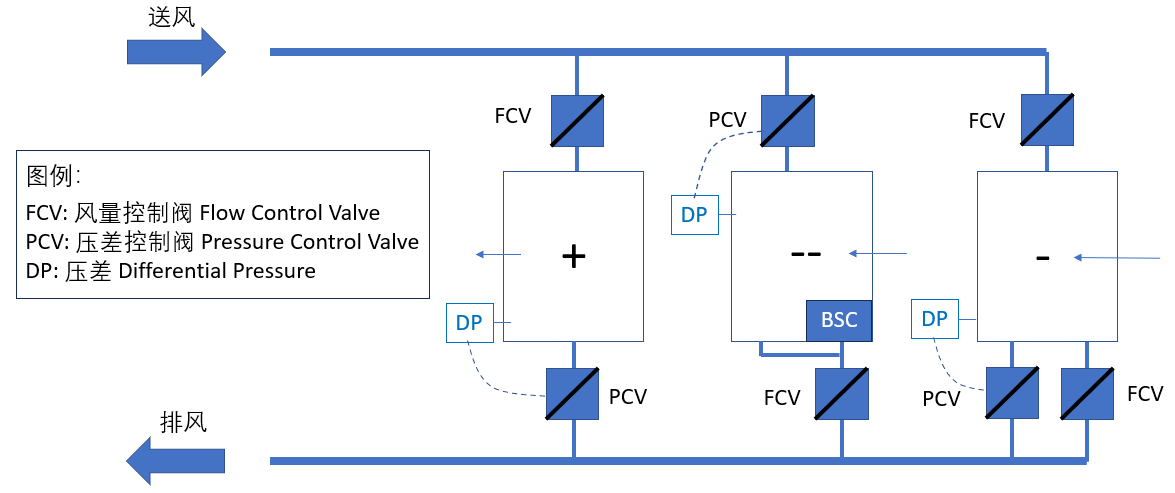

为了方便技术交流而不产生歧义，同海^®把以控制风量为目标的变风量阀称为变风量风量控制阀(简称“风量控制阀”，Flow Control Valve, FCV)。无论风量控制阀有一个设定值、还是多个设定值，都属于风量控制阀。比如，一个采用定风量系统的GMP车间，平时生产运行的时候房间是恒定在某个送风量上，在下班没有生产的时间段进入值班工况模式，风量下降一些——这样，风量控制阀就有两个风量设定值。再比如，用于通风柜排风的风量控制阀，风量设定值是根据移门高度确定的，理论上有无数个风量设定值。

而把以控制房间压差为目标的称为压差控制阀(Pressure Control Valve, PCV)，不再使用变风量阀的称谓。

用风量控制阀（FCV）和压差控制阀（PCV）的称谓更容易让人理解风阀的功用，避免了名词术语的歧义，为空调通风和控制工程人员之间的沟通提供了极大的便利。
